NETWORKS WITH A DC AND AC SOURCE

1. Tujuan [Kembali]

· Mempelajari pengaruh arus dan tegangan dengan sumber tegangan dc
· Mempelajari pengaruh arus dan tegangan dengan sumber tegangan ac
· Mempelajari pengaruh arus dan tegangan dengan sumber tegangan dc dan ac

2. Alat dan Bahan [Kembali]

· Sumber AC

Sumber AC adalah benda yang menghasilkan arus dan teganagan listrik AC (bolak-balik).

· Battery (sumber DC)

Battery adalah komponen yang menghasilkan arus dan tegangan DC (searah).

· Resistor

Resistor adalah komponen yang menyuplai hambatan yang digunakan untuk mengatur arus dan tegangan listrik.

· Diode

Fungsi dioda pada rangkaian elektronika adalah untuk penyaklaran. Perannya adalah untuk membiarkan arus listrik mengalir hanya dengan satu arah saja dan menghambat arus dari arah sebaliknya .

· Switch

Sakelar adalah sebuah perangkat yang digunakan untuk memutuskan jaringan listrik, atau untuk menghubungkannya. Jadi saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik.

· Ground

Definisi grounding adalah sistem pentanahan yang berfungsi untuk meniadakan beda potensial sehingga jika ada kebocoran tegangan atau arus akan langsung dibuang ke bumi.

· Voltmeter dan Amperemeter

Voltmeter adalah perangakat listrik yang berfungsi untuk menghitung tegangan dan amperemeter adalah perangkat yang berfungsi untuk menghitung arus yang mengalir di suatu rangkaian.

3. Dasar Teori [Kembali]

1. Sumber DC

Sumber listrik searah DC merupakan kepanjangan dari kata Direct Current, atau yang dikenal dengan sebutan sumber arus searah, merupakan sumber daya listrik arus searah yang dihasilkan oleh baterai,maupun akumulator (aki).

Dikatakan serah karena arus selalu mengalir dari kutub positif ke kutub negative, selain itu dikatakan searah karena arus dan teganagan konstan .

2. Sumber AC

Alternating Current atau AC dapat disebut juga sebagai arus listrik bolak-balik. Arus ini biasanya dihasilkan oleh generator yang dapat menghasilkan listrik, namun besar dan arahnya selalu berubah setiap waktu. Arus bolak-balik ini akan membentuk sebuah gelombang dengan frekuensi tertentu yang berbentuk sinus. Sehingga banyak juga yang menyebutkan arus listrik AC berbentuk gelombang sinus. Contoh sumber tegangan dari arus listrik AC antara lain arus listrik dari PLN, genset, dinamo, dan turbin angin.

Dikatakan bolak balik karena arus mengalir bisa dari kutub positif ke negative ataupun sebaliknya , selain itu dikatakan bolak balik karena arus dan teganagan bisa positf dan bisa negative

3. Diode

Dioda adalah komponen yang berfungsi untuk menyearahkan sekaligus sebagai penghambat arus listrik, disusun dari beragam bahan yang bersifat semikonduktor. Umumnya jenis bahan yang digunakan dalam proses pembuatannya yakni seperti silikon, germanium, dan lain sebagainya.

4. Hukum OHM

Kuat arus yang mengalir dalam suatu penghantar atau hambatan besarnya sebanding dengan beda potensial atau tegangan antara ujung-ujung penghantar tersebut

5. Teorema superposisi

Teorema superposisi adalah teorema yang menjelaskan bahwa tegangan atau arus yang melalui sebuah rangkaian tertutp sama dengan penjumlahan dari tegangan atau arus yang melalui sebuah rangakaian tertutp.

4. Rangkaian [Kembali]

1) Rangkaian dengan sumber AC dan DC

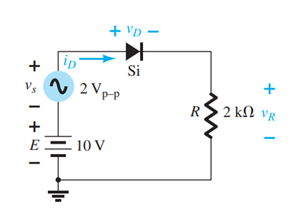

Rangkaian 2.102

Pada saat Vac = 0, maka tegangan pada resistor hanya dipengaruhi oleh battery menjadi (10-0.7)V=9.3V
Menggunakan hukum ohm maka didapatkan arus yang mengalir pada rangkaian tersebut adalah I=V/R=9.3/2k=4.65mA
Tegangan juga bisa diukur menggunakan osiloskop sehingga grafik inputnya berbentuk sinus dan outputnya konstan.

2) Rangkaian dengan sumber DC

Rangkaian 2.103

Sama dengan rangkaian 2.102 rangkaian diatas hanya dipengaruhi oleh battery 10V. Sehingga V pada resistor =9.3V
Dikarenakan tegangan resistor =9.3V maka arus yang mengalir adalah 4.65mA
Tegangan juga bisa diukur menggunakan osiloskop sehingga grafik input dan outputnya datar dan sama

3) Rangkaian dengan sumber AC

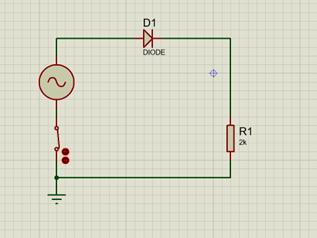

Rangkaian 2.104

Sumber ac memiliki tegangan dan arus yang berubah ubah terhadap waktu. Oleh karena itu tegangan dan arus yang ditampilkan amperemeter dan voltmeter juga berubah ubah terhadap waktu dengan amplitudo 1.3V dan 0.65mA.
Tegangan juga bisa diukur menggunakan osiloskop sehingga grafik input dan outputnya berbentuk gelombang seperti gambar Rangkaian 2.104

4) Rangkaian dengan sumber AC dengan mengganti diode dengan hambatan

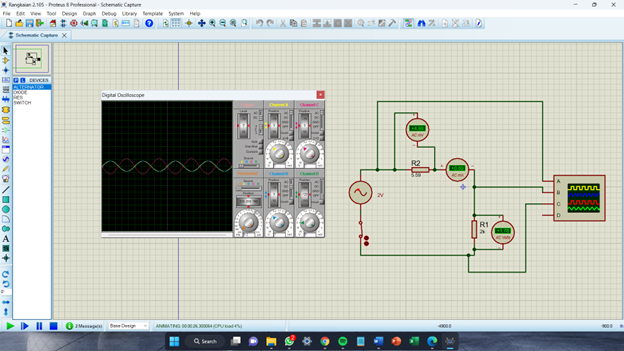

Rangkaian 2.105

Sumber ac memiliki tegangan dan arus yang berubah ubah terhadap waktu. Oleh karena itu tegangan dan arus yang ditampilkan amperemeter dan voltmeter juga berubah ubah terhadap waktu.
Tegangan juga bisa diukur menggunakan osiloskop sehingga grafik input dan outputnya berbentuk gelombang seperti gambar Rangkaian 2.105
